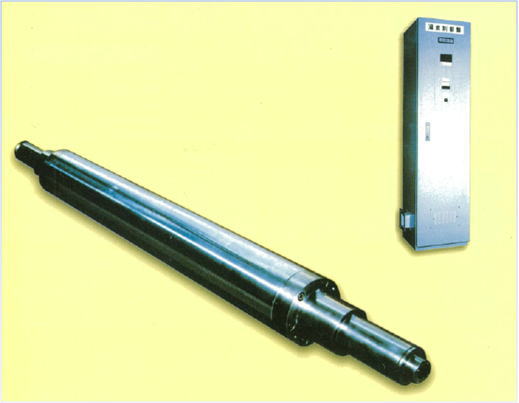

ヒートパイプ式均熱ロールCOMPANY


特   長

■すぐれた均熱性能
・ヒートパイプの均熱作用により、ロール表面全域で
±1℃と言う誤差を実現しており、国内メーカー最高
均熱値を有しています。

■操作が容易
・電気加熱のため温度制御がしやすく、使用温度に
合わせて容易に温度設定が可能です。

■負荷応答性
・ヒートパイプの作用により、負荷変動に対してすば
やくロール表面の均熱性を保ちます。

■省エネルギー性
・ロール自体を発熱させているため熱損失が少なく、他の加熱方式にくらべ省エネルギーを実現します。

■付帯設備が不要
・ロール自体に加熱源を持っているため、他に加熱装置・配管などの付帯設備が不要です。

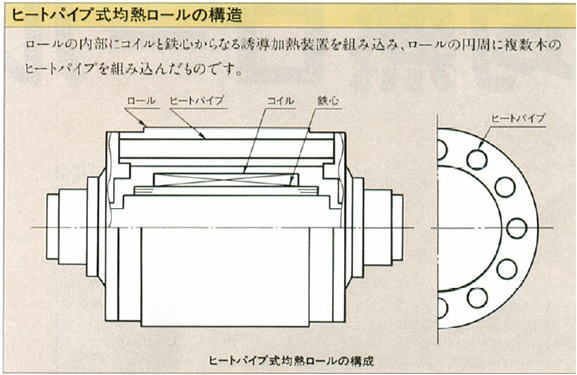

利 用 分 野 ・ 構造


 ・紙

 ・繊維

 ・不繊布

 ・樹脂フィルム

 ・金属箔 など









用   途

  ラミネートロール        カレンダーロール        シーズニングロール
  コーティングロール       エンボスロール         予熱ロール  など



ロール仕様
 ロ ー ル 寸 法  外径:  200mm 〜  500mm
 面長:  600mm 〜 3000mm
ロ ー ル 温 度  80℃ 〜 240℃  (最大400℃)
 温 度 分 布 精 度  (有効長内) ±1℃
 ロ ー ル 周 辺  0.5m/min 〜 500m/min

ロール表面処理
 硬質クロムメッキ(表面仕上:鏡面、超鏡面)
 テフロン・セラミックコーティング
 エンボス


温度制御盤
 電     源  200V(220V)、400V(440V)
 単相、三相
 50Hz、60Hz
 制 御 方 式  PIDオートチューニング
 (K形熱電対による)
 温 度 制 御 精 度   ±1℃

特殊仕様等
・主軸受け用フィン付き構造も製作致します。(冷却ベアリング不要)
・コイル回転型、コイル静止型どちらでも対応致します。
・ロール表面処理は各種可能でございます。
  メッキ、溶射、テフロン、シリコンゴム、彫刻、etc


※お見積りに際し下記書類に詳細をご記入の上、
弊社までFAXもしくはE-Mailにてご返信下さい。
御見積仕様書

『ヒートロールカタログ資料PDF』
